一、機組選型

機組選型步驟：

   A．估算或計算冷負荷  估算總冷負荷，或通過有關的負荷計算法進行計算。    B．估算或計算熱負荷  估算總熱負荷，或通過有關的負荷計算法進行計算。      C．初定機組型號      根據總冷負荷，初次選定機組型號及臺數

  D、確定機組型號      根據總熱負荷，校核初定的機組型號及臺數。并確定機組型號。

二、機組選型案例

   例：建筑情況：北京市某辦公樓建筑面積為11000 m22，空調面積為 10000 m2，其中大會議室面積500 m2，小會議室面積為 1500 m2，辦公樓建筑面積為8000 m2含有新風。

   A．計算冷負荷。

       a．按空調冷負荷法估算：

           大會議室500 x 358=179000W=179Kw

           小會議室：1500 X 235=352500=352.5kw

           辦公區：7000X 151＝1057000＝1057kw

           合計：358十235＋1208=1588.5KW

           選主機時負荷：1588.5X0．70＝1112kw

       b．按建筑面積法估算：

            11000X98=1212000W＝1078kW

         c．由1）、2)計算結果，冷負荷按1112KW計算。

     B．計算熱負荷

             按空調熱負荷法計算： 11000 X 60=660000W=660KW

     C．初選定機組型號及臺數：

1、 若方案采用水源熱泵

   ① 確定機組型號：總冷負荷為1112kw，兩臺GSHP580型水源熱泵機組機組在水溫為16～18℃，供回水溫度7～17℃時制冷量為1152kw。略大于冷負荷，符合要求。

   總熱負荷為660kw，一臺GSHP580型水源熱泵機組在水溫為16～18℃，供回水溫度55～45℃時制熱量為665kw。略大于熱負荷，符合要求。

   ② 最后確定為兩臺GSHP580型水源機組，其中，夏季制冷時，采用兩臺機組，冬季制熱時，采用一臺機組即可（在室外溫度較低時采用兩臺機組進行制熱）。

2、 .若方案采用風冷熱泵中央空調組機

   ① 確定機組型號： 根據以上計算，總冷負荷為1112kw，兩LSBLGRF560M模塊熱泵系列風冷（熱）泵機組供回水溫度7～17℃時制冷量為1120kw．略大于冷負荷，符合要求。 總熱負荷為660kw，一臺LSBLGRF560M型機組，供回水溫度55～45℃時制熱量為588kw．略小于熱負荷，符合要求。

   ② 最后確定為兩臺LSBLGRF560M型模塊熱泵系列風冷（熱）泵機組，其中，夏季制冷時，采用兩臺機組，冬季制熱時，采用一臺機組即可（在是外溫度較低時采用兩臺機組進行制熱）。

3、 若采用水冷中央空調組機

① 根據以上計算，總冷負荷為1112kw，兩臺LSBLG640Z型水冷中央空調機組供回水溫度7～17℃時制冷量為1278kw．略大于冷負荷，符合要求。

② 最后確定為兩臺LSBLG640Z型水冷中央空調機組，其中，夏季制冷時，采用兩臺機組。

三、輔助設備

1、冷卻塔

   冷卻塔冷卻水量可以按下式計算：

   式中Q——冷卻塔排走熱量，kW；壓縮式制冷機，取制冷機負荷1.3倍左右；吸收式制冷機，去制冷機負荷的2.5左右；

   c——水的比熱，kJ/（kg· oC），常溫時c=4.1868 kJ/（kg·oC）；

   tw1-tw2——冷卻塔的進出水溫差，oC；壓縮式制冷機，取4~5 oC；吸收式制冷機，去6~9oC。

 2）水泵揚程

冷卻水泵所需揚程

Hp=hf+hd+hm+hs+ho

   式中hf，hd——冷卻水管路系統總的沿程阻力和局部阻力，mH2O；

   hf，hd——冷卻水管路系統總的沿程阻力和局部阻力，mH2O；

   hm——冷凝器阻力，mH2O；

   hs——冷卻塔中水的提升高度（從冷卻盛水池到噴嘴的高差），mH2O；

   ho——冷卻塔噴嘴噴霧壓力，mH2O，約等于5 mH2O。

2、水泵的選型:

   冷負荷Q=1112 kw；空調系統水環路帶走的熱量在此基礎上乘以1.3同時使用系數取0.7則水流量為G

   G=（Q×A×1.3）÷（1.163×T）

   A: 使用系數；

   G: 水流量；T: 空調水系統供回水溫差 G=（1112×0.7×1.3）÷（1.163×10）=87 m3/h；即：泵的流量為87 m3/h。

   1) 阻力計算

   管徑長約300，比摩阻選200Pa/m 則H1=300×200 Pa=6mH2O

   局部阻力取0.5則H2=0.5×6=3mH2O 制動控制閥      H3=5mH2O 機組壓降        H4=50Kpa=5mH2O 換熱器壓降      H5=4mH2O

   總揚程          h=1.2H=(6+3+5+5+4)=28.8 mH2O

   故選擇循環泵    G=87 m3/h   H=32 mH2O  N=17.5Kw  n=1450rpm

   2) 定壓泵的選擇：

   定壓點為最高點加5m H2O

   H=32+5=37m H2O

   建筑物水容量取1.3L /建筑平米

   Vc=11000×1.3=14300L=14.3 m3

   小時流量取Vc之10% 則G=0.10×14.3=1.43m3/h

   故定壓泵取2 m3/h   H=37m  n=1450rpm

3、熱泵中央空調系統水量計算

（1） 夏季中央空調系統水量的計算：

      根據熱力學定律，可以從以下公式中獲得水源水量和冷凍水量。

   Gr＝0．86（QL＋N）／△Ty        G2＝0．86QL/△TL

         說明：Gr水源水量，m3/h；

                   GL：冷凍水量，m3/h：

                   QL：中央空調系統主機制冷量，  kw：

                   N：中央空調主機電功率，kw；

                   △Ty：水進出中央空調主機溫差，℃；

                   △TL ：冷凍水進出中央空調主機溫度℃。

   （2） 冬季熱泵中央空調系統水量的計算：

      根據熱力學定律，亦可得冬季時的水量和熱水量，從以下公式中便可獲得。

       Gy＝0．86（Qr-N）／△Ty

       Gr＝0．86Qr/△Tr

        說明：Gy水源水量，m3/h；

                   Gr：熱水水量，m3/h：

                   Qr：水源中央空調系統主機制熱量，kw；

                   N：水源中央空調主機電功率，kw；

                   △Ty：水源水進出中央空調主機溫差， ℃；

                   △TL ：冷凍水進出中央空調主機溫度，℃。

   （3） 熱水量計算

           熱水量計算有下述兩種計算方法。

   ① 根據熱水用水定額和用水計算單位

   Qh=K*n*m*Qr/T

   說明：Qh最大小時熱水用量L/H

               Qr熱水用水定額L/H，

               M用水計算單位數，人數或床數。

               T一天內熱水供應的時間，H；

               Kh熱水小時變化系數，全日供應熱水。

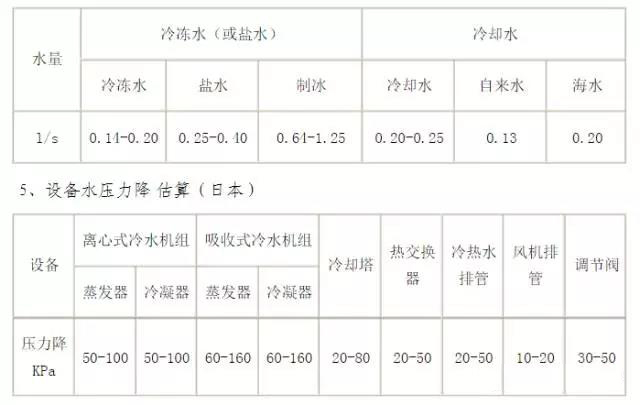

4、冷凍水和冷卻水流量估算
